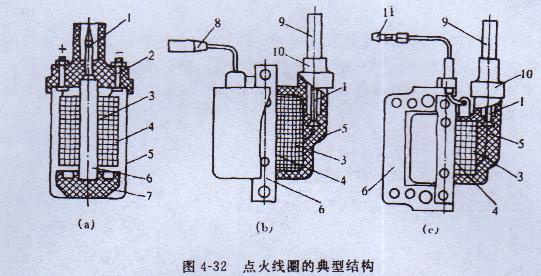

為使高壓點火工作穩定、可靠，汽油發電機均已將點火線圈拉到磁電機外部。其結構實質上是1只升壓變壓器，由初、次級線圈和鐵心組成，如圖所示。

    一、初級線圈和次級線圈

 汽油發電機內的初、次級線圈均繞在鐵心上。初、次級繞組之間，以及繞組與鐵心之間用絕緣紙隔開。初級的匝數一般在200圈左右，次級的匝數一般在1 0 000圈以上。對于有觸點式點火系統，初級線圈的工作電流較大，因而線徑較粗；對于電容放電式無觸點電子點火系統，電容器內初級線圈放電的電壓較高，放電的時間很短，平均電流也較小，因而線徑較細。次級線圈的工作電流很小，線徑一般為0. 04～0. 06mm。

 汽油發電機內的初、次級線圈各有一端在內部相連，次級線圈的另一端則與高壓引出的螺釘相連。高壓線擰固在高壓引出的螺釘上。
